GRG立式耐高溫管道離心泵

GRG耐高溫管道離心泵，是在IRG立式熱水管道離心泵基礎上增加水冷結構裝置，提高耐高溫能力。



高溫型結構說明

	1	排氣閥	GRG型結構說明： 1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.采用組合式密封，下端為中型高溫機械密封。
	2	葉輪
	3	泵蓋
	4	機械密封
	5	擋水圈
	6	電機
	7	軸承
	8	聯體座
	9	冷卻水管
	10	葉輪螺母
	11	泵體



用途
GRG耐高溫管道離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市采暖系統循環用泵，使用溫度240℃以下。



工作條件
1、 吸入壓力≤1.0MPa，或泵系統工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼或不銹鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。



產品特點
1、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
2、可根據管路布置的要求采用泵的豎式和橫式安裝。
3、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
4、泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
5、軸封采用機械密封或機械密封組合，采用耐高溫機械密封、硬質合金等耐磨材質，能有效地延長機械密封的使用壽命。
6、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

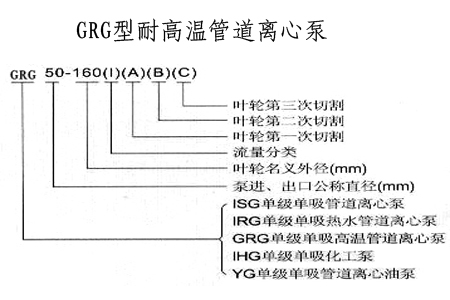

型號意義



詳情規格型號、參數請來電咨詢。
