ISWHB單級單吸臥式不銹鋼防爆化工泵（臥式不銹鋼防爆管道離心泵），是在ISG臥式管道離心泵派生產品，是在IHG不銹鋼管道離心泵過流部件采用不銹鋼材質（普通不銹鋼、304、316、316L)基礎上配套防爆電機，主要用于煤礦、石油天然氣、石油化工和化學工業等輸送腐蝕性物料。



ISWHB型臥式不銹鋼防爆管道離心泵，如果輸送油品，也稱呼為臥式不銹鋼防爆管道離心油泵。



適用用途
適用于輸送含有一定腐蝕性的易燃易爆化工液體；
處在危險的區域和特殊的環境，供輸送不含固體顆粒或微量固體顆粒(磨料)的化工原料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門（比如液化氣站、煤礦礦山井下等有易燃易爆的氣體或者粉塵等或存在爆炸性混合物，選用防爆電機可以減少由于電機啟動和運行時產生的電火花。防爆等級默認出廠按ExdIIBT4，也可以根據要求配套其它防爆等級，如ExdIICT4等）。





產品特點
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。防護等級IP55，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，耐磨損、密封性能好、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。



工作條件
1、吸入壓力<1.0MPa，如進口壓力過大，訂貨時要說明。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm；如使用介質帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便我公司采用相對耐磨的機械密封。

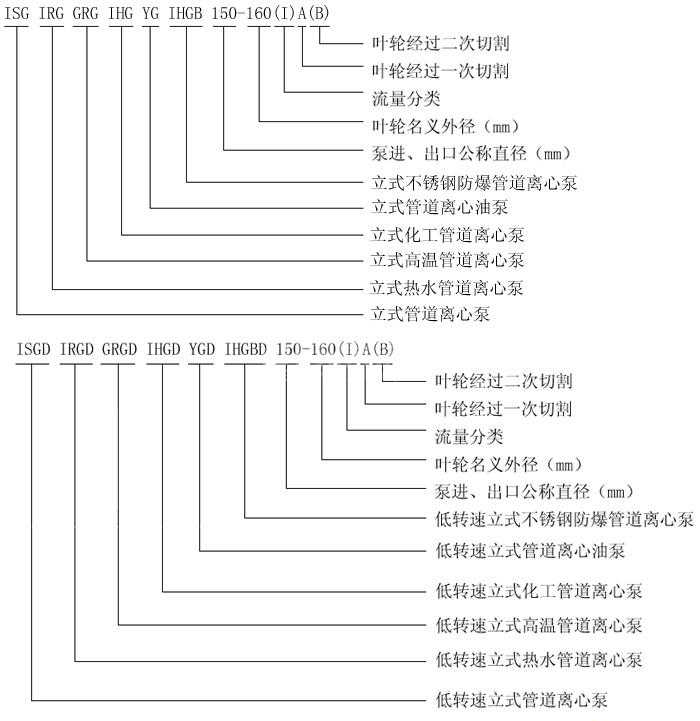

型號意義
例如ISWHB80-160(I) A和ISWHB80-160(I) B
ISWHB-單級單吸臥式不銹鋼防爆化工泵（臥式不銹鋼防爆管道離心泵）
80-泵進出口徑DN80
160-葉輪名義外徑mm
A/B-葉輪切割標志
(I)-擴流標志，大流量型



ISWHB單級單吸臥式不銹鋼防爆化工泵（臥式不銹鋼防爆管道離心泵）規格型號參數表
